Prise remorque 7 broches

Prise remorque femelle standard ISO 7 broches avec faisceau.

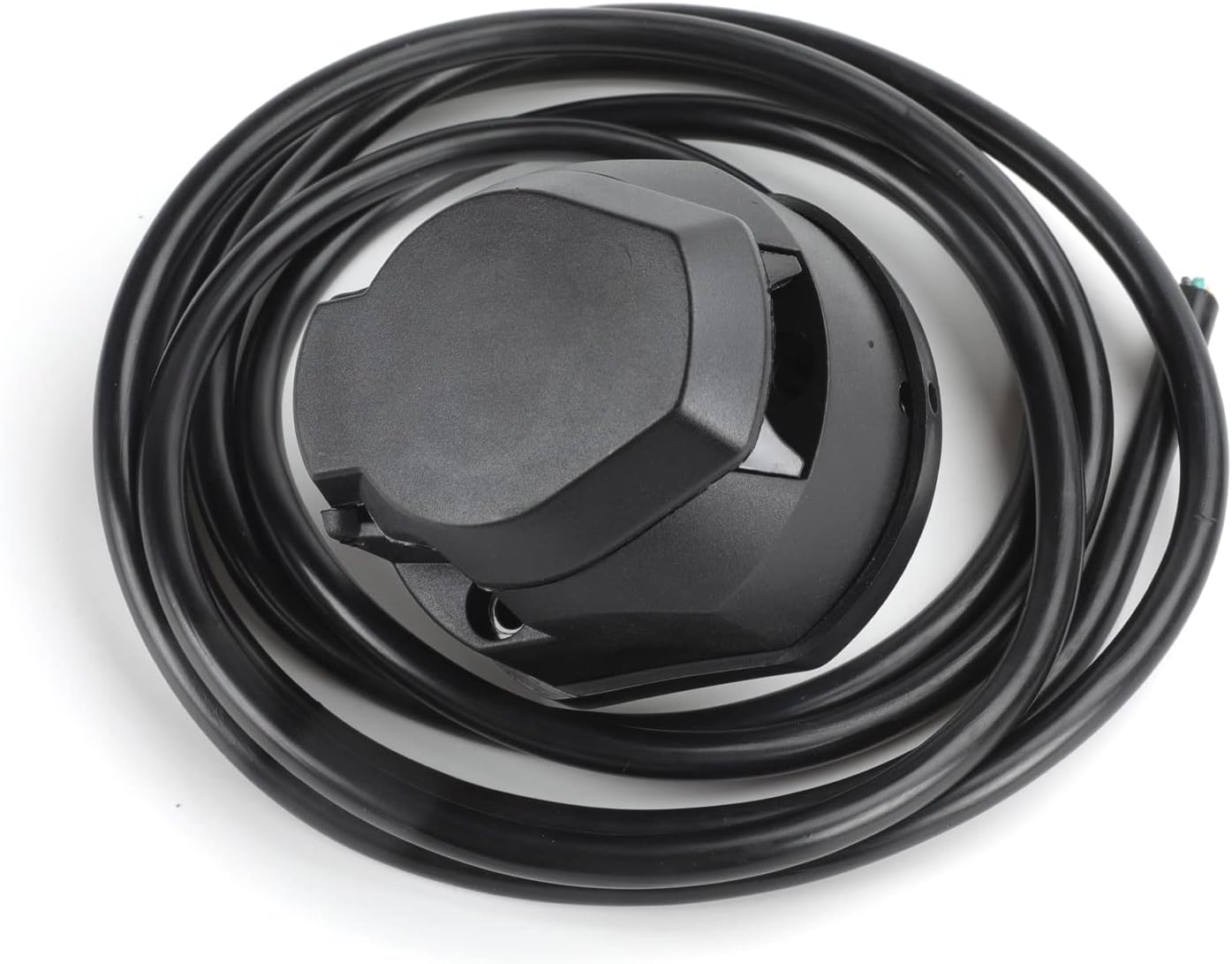

La prise remorque 7 broches 12V est précablée, le câble mesure 2 mètres et dispose de 7 broches fils 7x0.5mm².  Résiste aux intempéries, le rabat à clapet avec protection en caoutchouc rend la prise totalement étanche et empèche la poussière de pénétrer lorsqu'elle est fermée. Le joint en caoutchouc d'étanchéité autour de la prise la protège également totalement lorsque celle-ci est branchée.

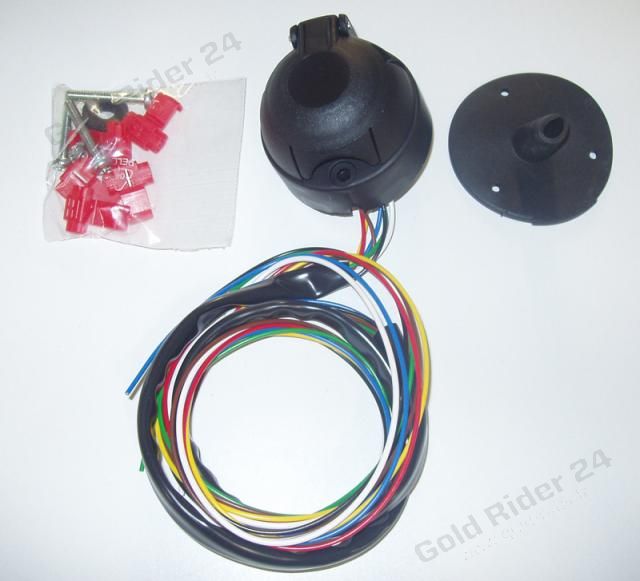

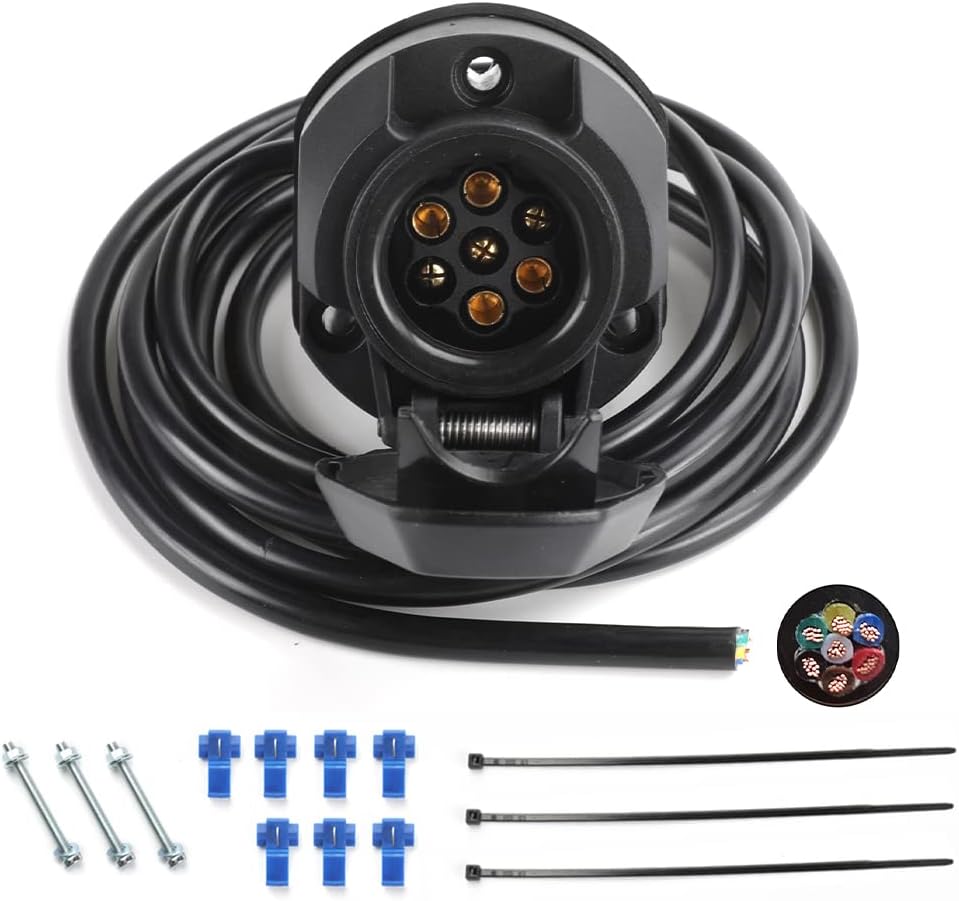

Le faisceau attelage remorque est livré avec 6 connecteurs rapides, 1 cosse et les vis de fixation.

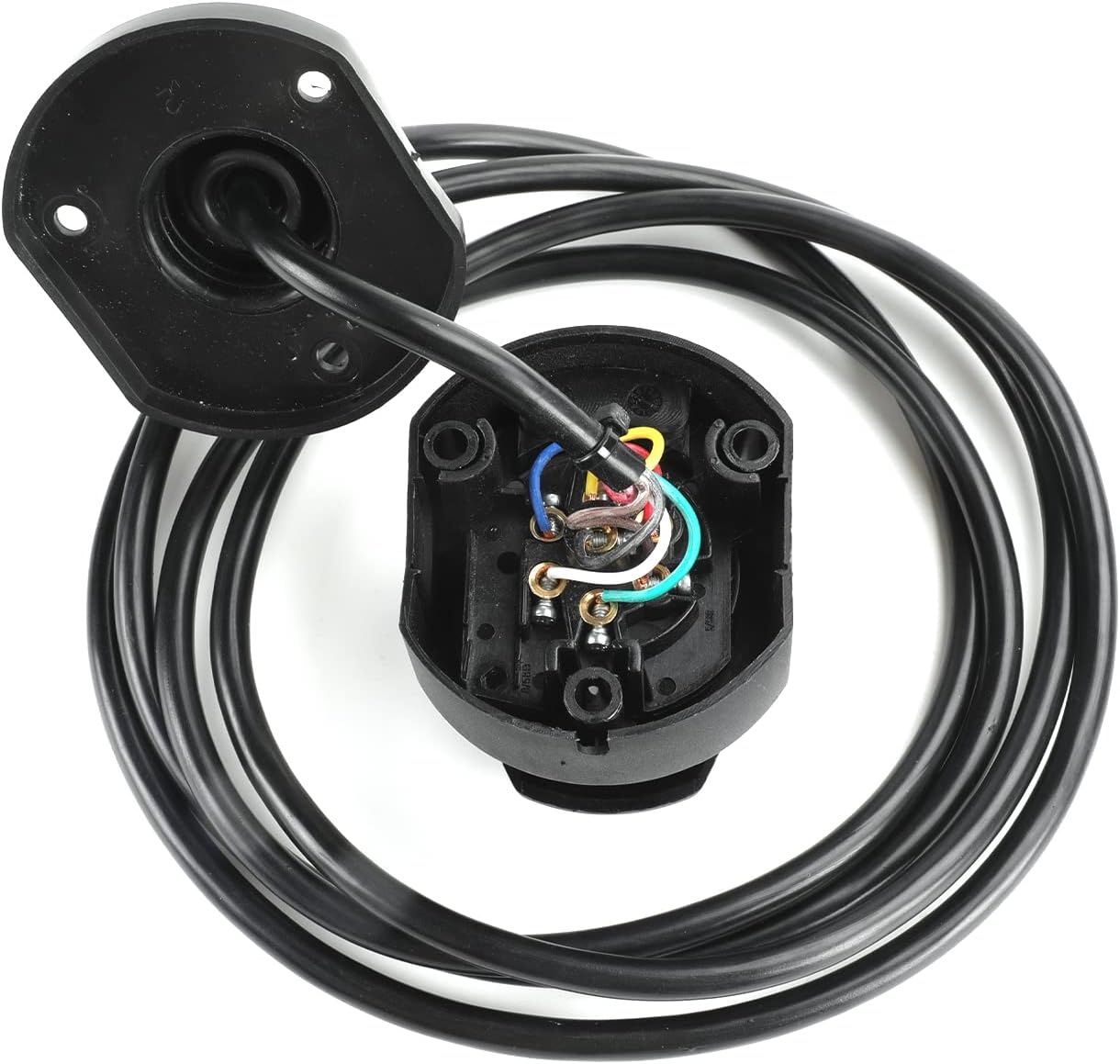

Schéma électrique pour le montage :

    Broche 1 : Câble jaune pour le clignotant gauche
    Broche 2 : Câble bleu pour le feu antibrouillard arrière
    Broche 3 : Fil blanc pour la masse retour à la terre
    Broche 4 : Câble vert pour le clignotant droit
    Broche 5 : Câble marron pour position droite, feu de position latéral et éclairage de plaque d'immatriculation
    Broche 6 : Câble rouge pour le freinage et le feu stop
